Kegiatan Belajar 12 : Overhoul Karburator Sepeda Motor

a. Tujuan Kegiatan Belajar

Setelah mempelajari topik ini diharapkan siswa mampu

1. Memeriksa katup gas dan jarumnya
2. Merakit karburator
3. Memeriksa tinggi pelampung

b. Uraian Materi

Pada kegiatan belajar 10 ini merupakan kegiatan belajar yang banyak dilakukan di bengkel/laboratorium. Siswa harus mengikuti prosedur urutan langkah-langkah overhaul karburator sepeda motor.

Keselamatan kerja

• Siapkan pemadam kebakaran
• Hindari tumpahan bensin di sekitar tempat kerja
• Hindari api di sekitar tempat kerja

Pemeriksaan Skep dan jarumnya

Langkah kerja

• Lepaskan tutup atas karburator dan tarik keluar skep (throttle value)

• Lepaskan ujung kabel gas melalui alur skep sambil menekan pegas seperti terlihat pada gambar

• Periksa permukaan skep dan jarumnya dari debu goresan dan keausan

• Lepaskan ruang pelampung dengan cara melepas dua baut

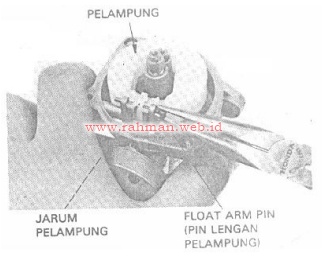

• Tarik pen lengan pelampung lalu lepaskan pelampung dan jarum pelampung.
• Periksa pelampung dari kerusakan

• Periksa jarum pelampung dan dudukannya dari keausan atau kerusakan

• Lepas jet utama, dudukan jet utama, nosel utama, jet idle, sekrup penyetel gas dan sekrup penyetel udara.

• semprot semua lubang jet dan lubang udara dengan pistol udara.

• Rakit karburator seperti pada gambar

• Pasang pelampung dan jarum pelampung

• Ukurlah tinggi pelampung dengan SST dengan posisi katup pelampung masuk pada dudukannya dan lengan pelampung tepat menyentuh katup

• Pasang “O” ring yang baru pada alur rumah pelampung
• Pasang rumah pelampung dan kencangkan sekrup pengikatnya

• Pasang karburator beserta isolatornya dengan mengencangkan kedua bayt pengikatnya.
• Pasang saluran-saluran bahan bakar dan ventilasi.

• Pasang klip pada alur jarum skep (standart alur no. 2 dari atas)
• Pasang jarum skep pada skepnya.
• Pasang penahan jarum skep
• Pasang kabel gas pada skep.

• Masukkan skep pada karburator, tepatkan celahnya dengan sekrup penyetel gas, lalu pasang tutup atas karburator.
