Kegiatan Belajar 7. Perlengkapan Pengaman Kelistrikan Bodi dan Jenis – jenis Pengaman Kelistrikan
Agustus 30, 2018
Tambah Komentar
Perlengkapan Pengaman Kelistrikan Bodi dan Jenis – jenis Pengaman Kelistrikan
1) Sekring ( fuse )
a) Fungsi
Tipe sekring dikelompokan kedalam tipe sekring blade dan tipe sekring cartridge.
2) Fusible link
a. Fungsi Fusible link
Secara umum fungsi dan konstruksi fusible link sama dengan sekring. Perbedaan utamanya adalah fusible link dapat digunakan untuk arus yang lebih besar karena ukurannya lebih besar dan mempunyai elemen
yang lebih tebal. Seperti sekring fusible link dapat terbakar atau putus jika arusnya melebihi kapasitasnya dan harus diganti dengan yang baru
b. Tipe Fusible link
Menurut tipenya fusible link dapat diklasifikasikan kedalam dua tipe,yaitu: tipe cartridge dan tipe link. Fusible link tipe cartridge dilengkapi dengan terminal dan bagian sekring dalam satu unit. Rumahnya diberi kode warna untuk masing-masing tingkatan arus
c. Idenstifikasi Fusible link

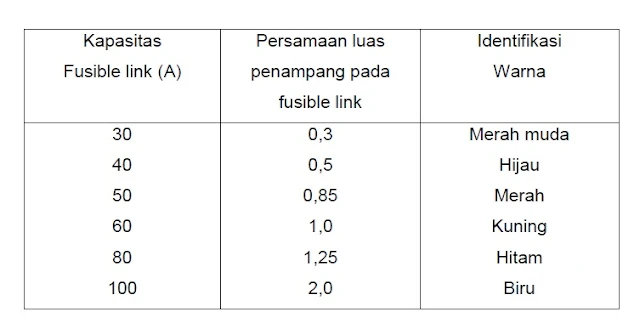

Fusible link dapat diidentifikasikan berdasarkan kapasitasnya yang ditunjukan dengan kode warna untuk masing – masing kapasitas. Dibawah ini dicontohkan dari masing – masing kode warna fusible link:
3) Circuit breaker
Circuit breaker digunakan sebagai pengganti sekring untuk melindungi dari kesulitan pengiriman tenaga dalam sirkuit, seperti power windows dan sirkuit pemanas (heater)
a.Tipe circuit breaker
Circuit breaker menurut tipenya dapat digolongkan dalam 3 (tiga) tipe,yaitu: Manual reset type Mechanical , Automatic resetting type Mechanical dan Automatically reset solid state type.
a. Konstruksi
Prinsip dasar dari circuit breaker tipe Manual reset type Mechanical dan Automatic resetting type Mechanical terdiri dari sebuah lempengan bimetal yang dihubungkan pada kedua
terminal dan satu diantaranya bersentuhan
a) Cara kerja
Bila sejumlah arus yang berlebihan mengalir melalui circuit breaker,maka bimetal menjadi panas. Dan ini menyebabkan lempengan membengkok, circuit breaker hubunganya terbuka dan memutuskan aliran arus.
b) Tipe penyetelan
Circuit breaker dapat disetel. Penyetelannya ada tipe otomatis dan tipe biasa.
Tipe penyetelan otomatis
Circuit yang menyetel secara otomatis (rating 7,5 A) digunakan khusus untuk melindungi rangkaian dari selenoid door lock (system 12V) yang membuka karena arus yang berlebihan tetapi akan menyetel secara otomatis ketika temperatur dari lempengan bimetal turun.
Tipe penyetelan biasa
Circuit breaker penyetelan biasa (manually-reset type mechanical) dilengkapi untuk system 12 V dan 24 V. Ukuran arusnya adalah 10A,14A,20A dan 30A
Circuit breaker ada didalam junction block atau kotak sekring. Saat circuit breaker terbuka disebabkan adanya arus yang berlebihan, circuit breaker disetel kembali seperti yang diperlihatkan dibawah ini:
Sumber :
Buku Pemeliharaan Kelistrikan Kendaraan Ringan, Bab Perlengkapan Pengaman Kelistrikan Bodi dan Jenis – jenis Pengaman Kelistrikan
Tujuan Pembelajaran:Perlengkapan Pengaman Kelistrikan Bodi Jenis – Jenis Pengaman Kelistrikan
- Siswa dapat menjelaskan kegunaan Perlengkapan Pengaman Kelistrikan Bodi Jenis – Jenis Pengaman Kelistrikan
- Siswa dapat menjelaskan fungsi dan tipe fusible link
- Siswa dapat menjelaskan fungs,tipe dan konstruksi Circuit breaker
Sirkuit kelistrikan kendaraan terdiri atas bebarapa sistem. Karena beberapa factor sering terjadi kerusakan pada sirkuit kelistrikan,misal: hubungan singkat yang dapat menyebabkab kerusakan pada komponen sistem kelistrikan tertentu. Untuk itu diperlukan suatu komponen yang dapat melindungi (pengaman) sirkuit kelistrikan pada kendaraan.
Sekring/fuse, fusible link dan circuit breaker , insulating kabel, clam kabel, dan konectoctor yang digunakan sebagai komponen komponen yang melindungi sirkuit. Barang barang ini disisipkan kedalam sirkuit kelistrikan dan sistem kelistrikan untuk melindungi kabel-kabel dan conector yang digunakan dalam sirkuit untuk mencegah timbulnya kebakaran oleh arus yang berlebihan atau hubungan singkat.
1) Sekring ( fuse )
a) Fungsi
Sekring (fuse) ditempatkan pada bagian tengah sirkuit kelistrikan. Bila arus yang berlebihan melalui sirkuit,maka sekring akan berasap atau terbakar yang menandakan elemen dalam sekring mencair sehingga sistem sirkuit terbuka dan mencegah komponen komponen lain dari kerusakan yang disebabkab oleh arus yang berlebihan.
b) Tipe SekringTipe sekring dikelompokan kedalam tipe sekring blade dan tipe sekring cartridge.
Tipe sekring blade paling banyak digunakan pada saat ini, tipe ini dirancang lebih kompak dengan elemen metal dan rumah pelindung yang tembus pandang yang diberi kode warna untuk masing masing tingkatan arus. Tipe sekring cartridge terdiri atas rumah pelindung kaca tembus pandang, terminal dan elemen penghubung arus, elemen penghubung arus ini akan mencair (terbakar) jika arus yang melewatinya melebihi kapasitas elemen
Sekering diidentifikasikan berdasarkan kapasitas masing – masing jenis, untuk tipe cartridge dapat dilihat pada ujung logam penutup tabung kaca yang tertera angka penunjuk kapasitas sekering. Sedangkan untuk sekering tipe blade dapat dilihat berdasarkan warna rumah (housing), pengkodean warna tersebut dapat dilihat dibawah ini:
2) Fusible link
a. Fungsi Fusible link
Secara umum fungsi dan konstruksi fusible link sama dengan sekring. Perbedaan utamanya adalah fusible link dapat digunakan untuk arus yang lebih besar karena ukurannya lebih besar dan mempunyai elemen
yang lebih tebal. Seperti sekring fusible link dapat terbakar atau putus jika arusnya melebihi kapasitasnya dan harus diganti dengan yang baru
b. Tipe Fusible link
Menurut tipenya fusible link dapat diklasifikasikan kedalam dua tipe,yaitu: tipe cartridge dan tipe link. Fusible link tipe cartridge dilengkapi dengan terminal dan bagian sekring dalam satu unit. Rumahnya diberi kode warna untuk masing-masing tingkatan arus
c. Idenstifikasi Fusible link
Fusible link dapat diidentifikasikan berdasarkan kapasitasnya yang ditunjukan dengan kode warna untuk masing – masing kapasitas. Dibawah ini dicontohkan dari masing – masing kode warna fusible link:
3) Circuit breaker
Circuit breaker digunakan sebagai pengganti sekring untuk melindungi dari kesulitan pengiriman tenaga dalam sirkuit, seperti power windows dan sirkuit pemanas (heater)
a.Tipe circuit breaker
Circuit breaker menurut tipenya dapat digolongkan dalam 3 (tiga) tipe,yaitu: Manual reset type Mechanical , Automatic resetting type Mechanical dan Automatically reset solid state type.
a. Konstruksi
Prinsip dasar dari circuit breaker tipe Manual reset type Mechanical dan Automatic resetting type Mechanical terdiri dari sebuah lempengan bimetal yang dihubungkan pada kedua
terminal dan satu diantaranya bersentuhan
a) Cara kerja
Bila sejumlah arus yang berlebihan mengalir melalui circuit breaker,maka bimetal menjadi panas. Dan ini menyebabkan lempengan membengkok, circuit breaker hubunganya terbuka dan memutuskan aliran arus.
b) Tipe penyetelan
Circuit breaker dapat disetel. Penyetelannya ada tipe otomatis dan tipe biasa.
Tipe penyetelan otomatis
Circuit yang menyetel secara otomatis (rating 7,5 A) digunakan khusus untuk melindungi rangkaian dari selenoid door lock (system 12V) yang membuka karena arus yang berlebihan tetapi akan menyetel secara otomatis ketika temperatur dari lempengan bimetal turun.
Tipe penyetelan biasa
Circuit breaker penyetelan biasa (manually-reset type mechanical) dilengkapi untuk system 12 V dan 24 V. Ukuran arusnya adalah 10A,14A,20A dan 30A
Circuit breaker ada didalam junction block atau kotak sekring. Saat circuit breaker terbuka disebabkan adanya arus yang berlebihan, circuit breaker disetel kembali seperti yang diperlihatkan dibawah ini:
Rangkuman kegiatan belajar 7
Sekring/fuse, fusible link dan circuit breaker , insulating kabel, clam kabel, dan konectoctor yang digunakan sebagai komponen-komponen yang melindungi sirkuit. Barang barang ini disisipkan kedalam sirkuit kelistrikan dan sistem kelistrikan untuk melindungi kabel-kabel dan conector yang digunakan dalam sirkuit untuk mencegah timbulnya kebakaran oleh arus yang berlebihan atau hubungan singkat.
Sekring ( fuse ) berfungsi untuk mengamankan rangkaian dan komponen kelistrikan jika arus berlebihan akibat hubungan singkat, sekring mencair sehingga sistem sirkuit terbuka dan mencegah komponen komponen lain dari kerusakan yang disebabkab oleh arus yang berlebihan.
Tipe Sekring dikelompokan kedalam:
tipe sekring blade
tipe sekring cartridge.
Sekering diidentifikasikan berdasarkan kapasitas masing – masing jenis, untuk tipe cartridge dapat dilihat pada ujung logam penutup tabung kaca yang tertera angka penunjuk kapasitas
sekering. Sedangkan untuk sekering tipe blade dapat dilihat berdasarkan warna rumah (housing), pengkodean warna tersebut dapat dilihat dibawah ini:
Kapasitas sekring dan warna tipe blade jenis Standart dan Mini
Fungsi Fusible link digunakan untuk arus yang lebih besar karena ukurannya lebih besar dan mempunyai elemen yang lebih tebal.
Tipe Fusible link diklasifikasikan kedalam dua tipe,yaitu:
tipe cartridge
tipe link. Fusible link tipe cartridge
Circuit breaker digunakan sebagai pengganti sekring untuk melindungi dari kesulitan pengiriman tenaga dalam sirkuit, seperti power windows dan sirkuit pemanas (heater)
Cara kerja Circuit breaker
Bila sejumlah arus yang berlebihan mengalir melalui circuit breaker,maka bimetal menjadi panas. Dan ini menyebabkan lempengan membengkok, circuit breaker hubunganya terbuka dan memutuskan aliran arus.
Tipe penyetelan otomatis
Tipe penyetelan biasa
Tugas kegiatan belajar 7
Cari beberapa Sekring/fuse, fusible link dan circuit breaker , insulating kabel, clam kabel, dan konectoctor:
- Identifikasi jenis-jenis Sekring/fuse, fusible link dan circuit breaker , insulating kabel, clam kabel, dan konectoctor
- Identifikasi letak/posisi Sekring/fuse, fusible link dan circuit breaker , insulating kabel, clam kabel, dan konectoctor beberapa kendaraan?
Tes Formatif
- Sebutkan barang barang ini disisipkan kedalam sirkuit kelistrikan dan sistem kelistrikan untuk melindungi kabel-kabel dan conector yang digunakan dalam sirkuit untuk mencegah timbulnya kebakaran oleh arus yang berlebihan atau hubungan singkat!
- Jelaskan fungsi sekering (fuse) pada rangkaian kelistrikan!
- Tipe sekering ada dua macam,sebutkan!
- Tipe Fusible link diklasifikasikan kedalam dua tipe,sebutkan!
- Jelaskan kegunaan Circuit breaker!
- Jelaskan cara kerja Circuit breaker!
- Penyetelan circuit breaker dikelompokkan menjadi dua ,sebutkan!
Sumber :
Buku Pemeliharaan Kelistrikan Kendaraan Ringan, Bab Perlengkapan Pengaman Kelistrikan Bodi dan Jenis – jenis Pengaman Kelistrikan
